Saiba as informações obtidas nas sondagens de simples reconhecimento com SPT

Nesse artigo vamos apresentar as informações mínimas a serem obtidas em uma campanha de investigação geotécnica constituída de pelo menos uma sondagem de simples reconhecimento (sondagem a percussão) com ensaio de penetração NSPT.

São vários os tipos de sondagem e a escolha da melhor técnica ou conjunto de técnicas deve ser definido levando em consideração o tipo e porte da obra.

INVESTIGAÇÃO GEOTÉCNICA

Para qualquer edificação, ou seja, toda obra, deve ser feita uma campanha de investigação geotécnica preliminar, constituída no mínimo por sondagens a percussão (com SPT), visando a determinação da estratigrafia e classificação dos solos, a posição do nível d´água e a medida de resistência a penetração Nspt.

Esse ensaio deverá ser feito de acordo com a NBR 6484 e, na classificação dos solos deverá ser empregada a NBR 6502. Para a programação das sondagens deverá ser utilizada a NBR 8036.

A programação das sondagens é a definição da quantidade dos furos de sondagem a serem realizados, a sua locação no terreno e a profundidade até a qual o subsolo deverá ser investigado.

SONDAGEM A PERCUSSÃO SPT

A sondagem a percussão SPT é um método de investigação geológico-geotécnica de solos que utiliza um amostrador padronizado do tipo Raymond para retirada de amostras do solo e realização do ensaio de penetração dinâmica SPT (standard penetration test) onde obtém se o Nspt.

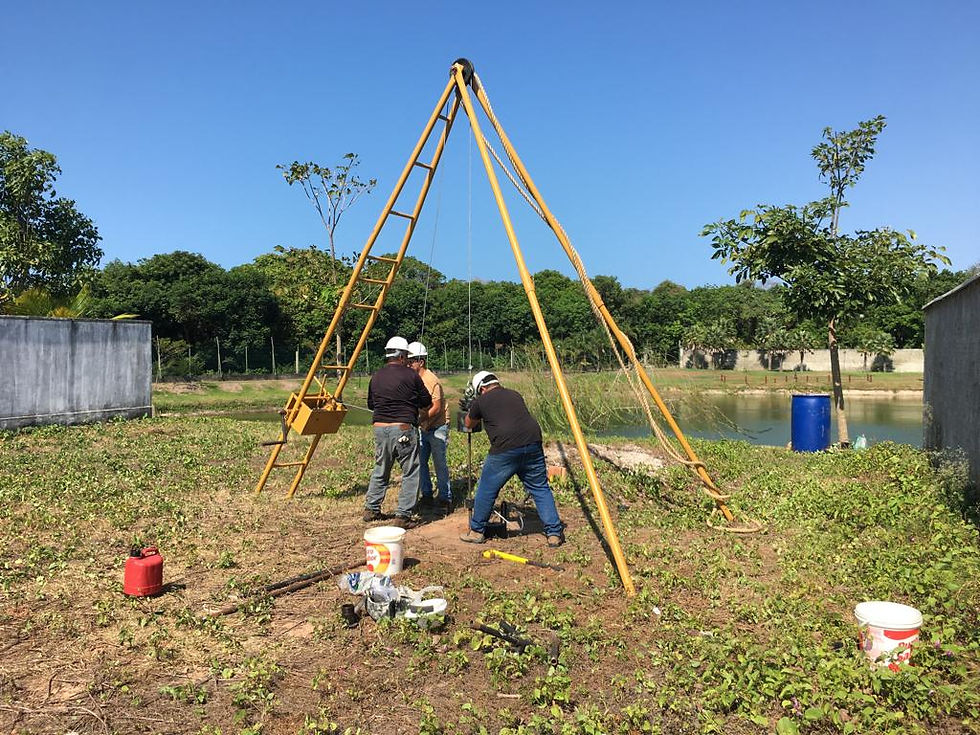

Avanços no solo em sondagem a percussão com circulação de água

Segundo a NBR 6122:2019 – Projeto e execução de fundações esse tipo de sondagem é a exigência MÍNIMA, para uma campanha de investigação geotécnica para o projeto e execução de qualquer edificação.

Importante lembrar que a NBR 6122, norma de fundações passou recentemente, 2019, por atualização.

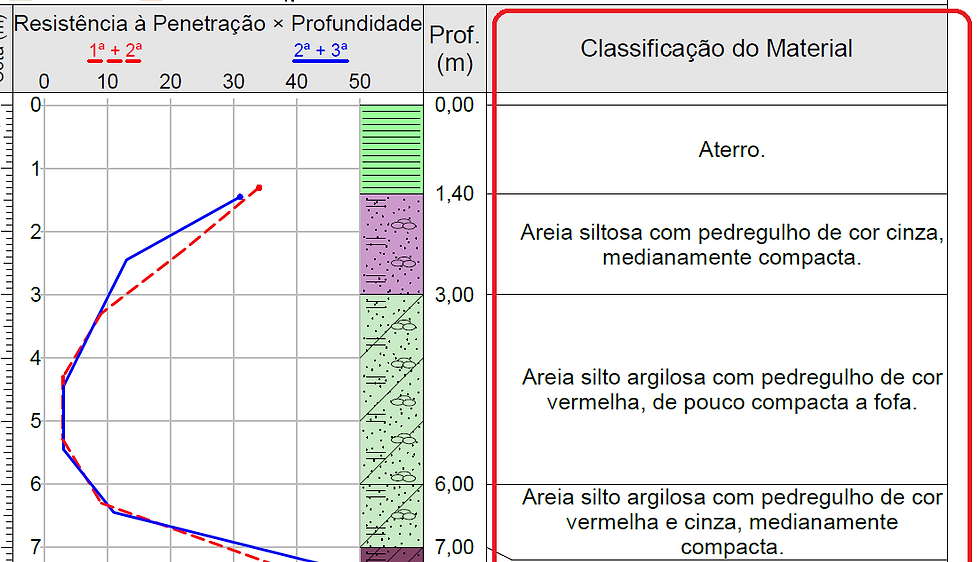

ESTRATIGRAFIA DOS SOLOS

Estratigrafia significa literalmente o estudo dos estratos ou camadas. Abrangendo em Geologia a formação, composição, sequência e correlação de rochas ou sedimentos estratificados que fazem parte da crosta terrestre.

CLASSIFICAÇÃO DOS SOLOS

Não existe apenas um tipo de classificação dos solos. Mas para efeitos de atendimento mínimo das campanhas de investigação geotécnica para qualquer edificação, a classificação utilizada é a da NBR 6502.

POSIÇÃO DO NÍVEL DE ÁGUA

É a profundidade em que o solo se encontra saturado. Ou seja, todos os seus vazios estão preenchidos por água. Essa posição ajuda a determinar a linha freática. Linha de percolação que limita superiormente o fluxo, através de um maciço, e onde a pressão é igual à atmosférica.

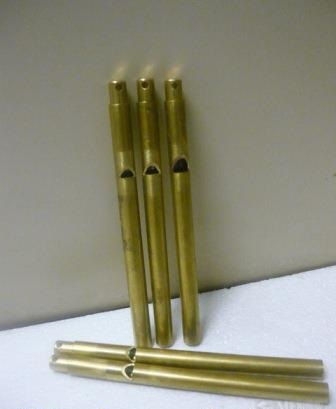

Pio mecânico

RESISTÊNCIA A PENETRAÇÃO SPT

O índice de resistência a penetração do SPT, tem a abreviatura de Nspt, cuja a determinação se dá pelo número de golpes correspondente a cravação dos 30 cm finais do amostrador padrão no solo.

SPT significa Standard Penetration Test. Ensaio de penetração dinâmica. É executado em trecho de solo, durante uma sondagem a percussão ou sondagem mista, em que se objetiva obter índices de resistência a penetração do solo.

O ensaio é realizado pela cravação de amostrado padrão, tipo Terzaghi e Peck em 45 cm do terreno, em golpes sucessivos de um peso de cravação com 65 kgf em queda livre, de uma altura de 75 cm, sobre a cabeça de cravação conectada as hastes de sondagem e ao amostrador.

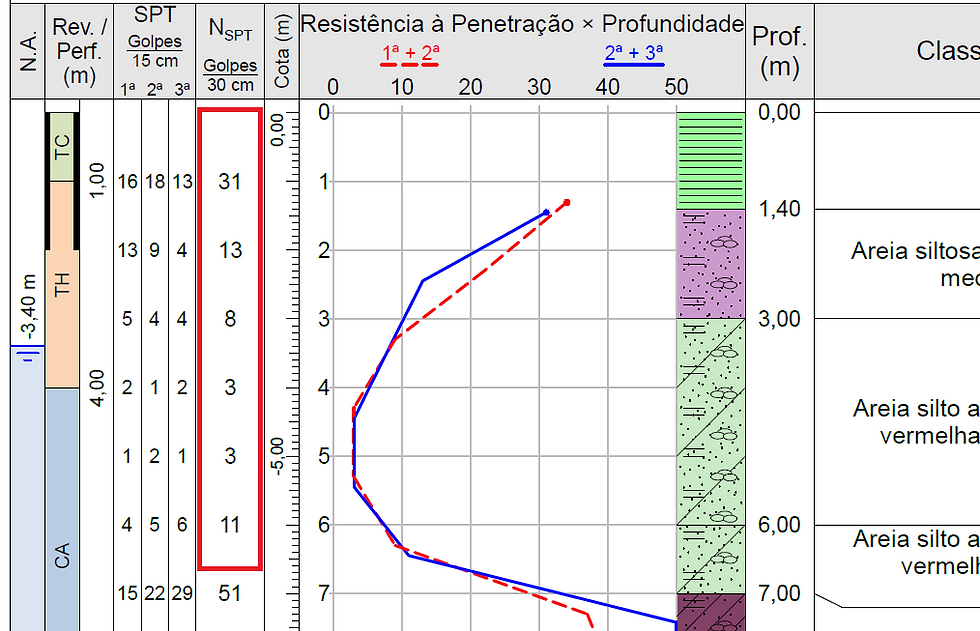

Identificação do nSPT no perfil de sondagem a percussão SPT

Do índice Nspt é possível correlacionar alguns importantes parâmetros dos solos. Esses parâmetros são fundamentais para o projeto e dimensionamento das fundações, contenções e demais obras em terra.

IMPORTÂNCIA DAS SONDAGENS E INVESTIGAÇÕES GEOTÉCNICAS

Ao contrário das obras em concreto armado e metálicas, as obras geotécnicas não podem ter os parâmetros de resistência determinados pelo projetista.

Essas informações são impostas pela natureza. E, o engenheiro geotécnico deve-se utilizar de todo seu conhecimento e experiencia para tomar as decisões técnicas que garantam a segurança, desempenho e economia da obra.

Os parâmetros de resistência são obtidos através das investigações geotécnicas e a sondagem a percussão com ensaio de SPT é uma das mais simples e econômicas formas de se obter esses dados.

Devido a sua simplicidade e baixo custo a execução de uma campanha de investigação constituída de ao menos sondagens a percussão é normativa para qualquer edificação.

Sempre que houver dúvida quanto a natureza do material impenetrável a sondagem a percussão, é imprescindível a realização de uma investigação complementar com sondagem rotativa para confirmação do material onde a sondagem a percussão SPT teve o seu avanço paralisado.
